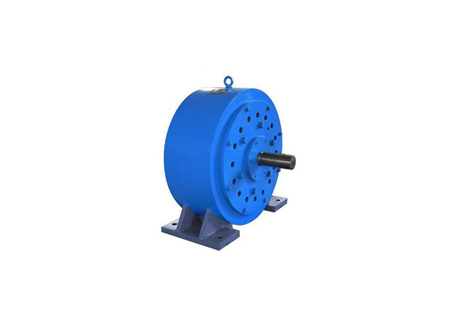

电涡流制动器

电涡流制动器是一种性能优越的自动控制元件，它利用涡流损耗的原理来吸收功率。以激磁电流为控制手段，达到控制制动转矩目的，其输出转矩与激磁电流呈良好的线性关系。并具有响应速度快、结构简单等优点。

应用领域
1. 测功机系统
电涡流制动器与我公司生产的转矩转速功率测量仪、转矩转速传感器、自动加载控制器、自动测试软件可组成成套自动测功系统。广泛应用于动力机械、传动机械输入、输出的转矩、转速、功率、效率的检测。广泛应用于不同负载状态下动力机械输入技术参数的检测，如：电流、电压电功率、功率因数；油耗、烟度、振动、噪音；流量、压力等。广泛应用于不同负载状态下动力机械控制器技术参数的检测，如变频器、直流电机控制器等。

张力控制系统
电涡流制动器与我公司生产的手动、自动张力控制器配套，可组成手动、自动张力控制系统。广泛应用于印刷、包装、造纸及纸品加工、纺织、印染、电线、电缆、橡胶皮革、金属板带加工等有关卷绕装置的张力自动控制系统中。

主要特点
1. 转矩与激磁电流线性关系良好，适合于自动控制；
2. 结构简单，运行稳定、价格低廉、使用维护方便；
3. 采用水冷却，噪音低、振动小；
4. 输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验；
5. 控制器采用直流电源，控制功率小。

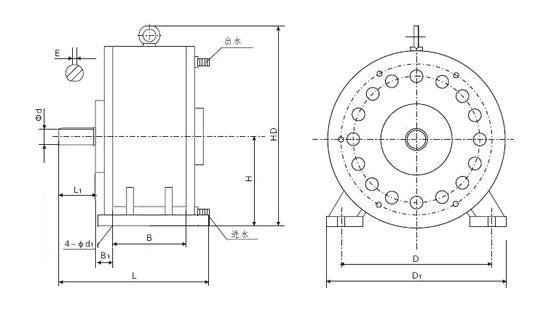

规格型号	主要技术参数				安装尺寸							外形尺寸
规格型号	输入转速r/min	额定转矩 Nm	吸收功率 W	激磁电流 A	B	D	L1	d	H	d1	E	B1	D1	HD	L
WZ-5	200-6000	5	750	<5A	160	160	40	19	100	12	6	8	210	245	256
WZ-10	200-6000	10	1500	<5A	170	190	50	24	112	12	8	21	230	260	310
WZ-20	200-6000	20	3000	<5A	140	220	60	28	132	12	8	30	275	310	324
WZ-50	200-6000	50	8000	<5A	210	279	80	38	160	19	10	30	340	365	410
WZ-100	200-6000	100	15000	<5A	267	279	110	42	180	19	12	26	350	410	450
WZ-200	200-6000	200	30000	<5A	267	356	110	55	225	19	16	30	455	510	480
WZ-300	200-6000	300	45000	<10A	356	406	140	65	250	28	18	45	510	570	595
WZ-650	150-4000	650	100000	<10A	356	508	140	75	315	28	20	108	640	715	720
WZ-1000	150-4000	1000	150000	<10A	368	508	170	80	315	28	22	89	640	700	715
WZ-2000	150-4000	2000	315000	<10A	457	610	170	90	355	35	25	121	790	780	830
注：另有高速型涡流制动器可供客户选择

注意事项
1.按额定转矩、转速、功率选用涡流制动器。严禁超转矩、超功率、超转速使用。
2.运行前须对电涡流制动器进行检查。核定铭牌数据是否为要求的规格；检查紧固件是否松动，各接线板接线是否正确，接触是否良好，如有缺陷或不良应予排除或更换；用500伏的兆欧表检查励磁绕组,其绝缘电阻不低于12M 。
3.产品安装时，以轴伸水平，底脚放平后旋紧地脚螺栓，并保证各相连装置转动轻快灵活。
4.冷却水中不含有直径1mm以上的固体颗粒或其它杂物，其pH值为6-8，硬度为300ppm以下。
5.进水压力一般为不小于0.1Mpa，不大于0.3Mpa。
6.进水温度最高不超过30℃，出水温度约为50℃-60℃为宜，大于70℃时则应加大冷却水量。
7.加载（加励磁）之前必须先通入冷却水，卸载（去励磁）五分钟之后才能断开冷却水。严禁无水运行，否则短时间便会损害设备。水压、流量应满足说明书要求。
8.电涡流制动器和控制器必须有可靠接地。
9.制动器不工作时必须关闭控制器，励磁电流回零。工作时注意励磁电压、电流，严禁超过额定参数运行。
10.电涡流制动器周围应保持清洁,进出水口应保持畅通。
11.制动器投入运行后，应定期给轴承添加润滑脂。
12.运行两年后应进行大修，清洗轴承，更换润滑脂，发现轴承损坏应更换。
