磁粉测功机
磁粉测功机由磁粉制动器作加载器、转矩传感器/拉压传感器作为检测元件、数据采集仪和加载控制器组成测试控制系统组成。采用电量变送器测量电压、电流等电参数；计算出电机的功率、效率，采用数字温度传感器测量温度。根据用户要求设计电机测试软件，输出电机测试报告。磁粉测功机可检测直流电机、普通三相电机、汽车起动电机、汽车雨刮器电机、电动自行车电机。
磁粉测功机可以进行加载试验、效率试验、温升试验、堵转试验。
测试数据
1. 输入电压、电流、功率因数、频率、输入电功率
2. 输出转矩、输出转速、输出功率
3. 效率
4. 温升
测功机特点
结构简单，容易安装，使用维护方便和经久耐用。
尺寸小，重量轻，风阻力矩小。
采用盘式转子、转动惯量小，动态响应时间短。
采用了背部间接水冷泠却方式，进行了特殊处理，可减少锈蚀。
励磁绕组进行了优化设计，易于统一匹配控制系统。
完全可实现自动化。远距控制性能稳定。
由它可组成高准确度的试验台或一般的试验台，通用化强。
测试精度和控制精度高。

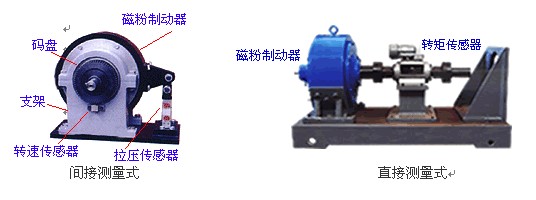

磁粉测功机结构图

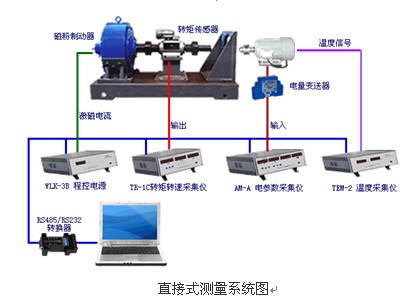

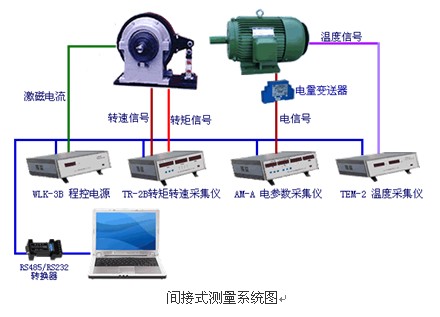

系统示意图
软件界面

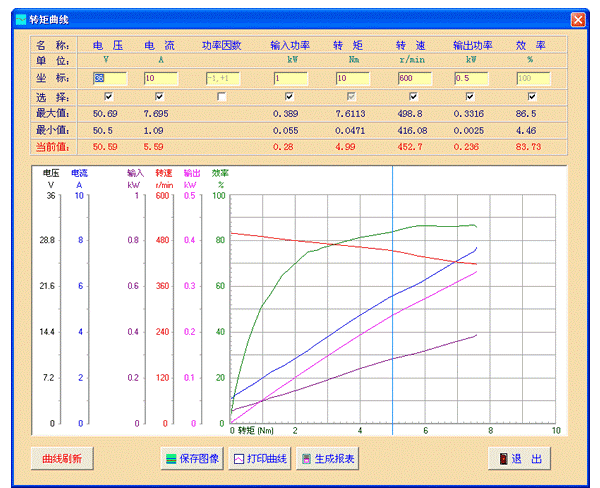

特性曲线

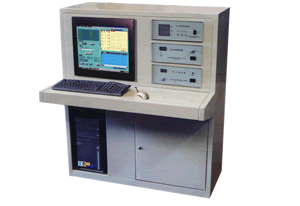

测试台
系统说明
1. 系统用1台磁粉测功机加载，用1台TR-2B转矩转速采集仪采集电机的输出转矩和转速；用1台AM-A型电参数采集仪采集电机的输入电压、电流、功率因数、频率等参数；用1台TEM-2温度采集仪采集温升；用WLK-3B程控电源控制磁粉测功机。
2. 所有仪器通过RS485总线与电脑连接，实现对电机的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线，以记录整过测试过程。
3. 生成电机的特性曲线。
4. 以曲线的形式输出报表。
1. 输入电压、电流、功率因数、频率、输入电功率
2. 输出转矩、输出转速、输出功率
3. 效率
4. 温升
测功机特点
结构简单，容易安装，使用维护方便和经久耐用。
尺寸小，重量轻，风阻力矩小。
采用盘式转子、转动惯量小，动态响应时间短。
采用了背部间接水冷泠却方式，进行了特殊处理，可减少锈蚀。
励磁绕组进行了优化设计，易于统一匹配控制系统。
完全可实现自动化。远距控制性能稳定。
由它可组成高准确度的试验台或一般的试验台，通用化强。
测试精度和控制精度高。
磁粉测功机结构图
系统示意图
软件界面
特性曲线
测试台
系统说明
1. 系统用1台磁粉测功机加载，用1台TR-2B转矩转速采集仪采集电机的输出转矩和转速；用1台AM-A型电参数采集仪采集电机的输入电压、电流、功率因数、频率等参数；用1台TEM-2温度采集仪采集温升；用WLK-3B程控电源控制磁粉测功机。
2. 所有仪器通过RS485总线与电脑连接，实现对电机的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线，以记录整过测试过程。
3. 生成电机的特性曲线。
4. 以曲线的形式输出报表。
